Chassis Design#
The page suggests the reference chassis for the Low Speed Autonomy.
Vehicle Spec#
- Dimension:
| Reference Design | ||
|---|---|---|
| Wheel base (mm) | Dimension (mm) | |
| Length | 2500 | 3500 |
| Heigh | 2500 | |
| Width | 1500 |
- Power Train
| Reference Design | |
|---|---|
| Battery Capacity | 22 kWh |
| Range | 200 km |
| Voltage | 96 V |
- Steering (Only support Two-Wheel Drive, 2WD)
| Reference Design | |
|---|---|
| 2 Wheel | V |
| 4 Wheel | Optional |
- Others
| Reference Design | |
|---|---|
| Speed | <20 kph (5,10,15) |
| Payload | 500 - 1000KG |
| Turn Radius | > 4M |
| Slope | 20 (degree) |

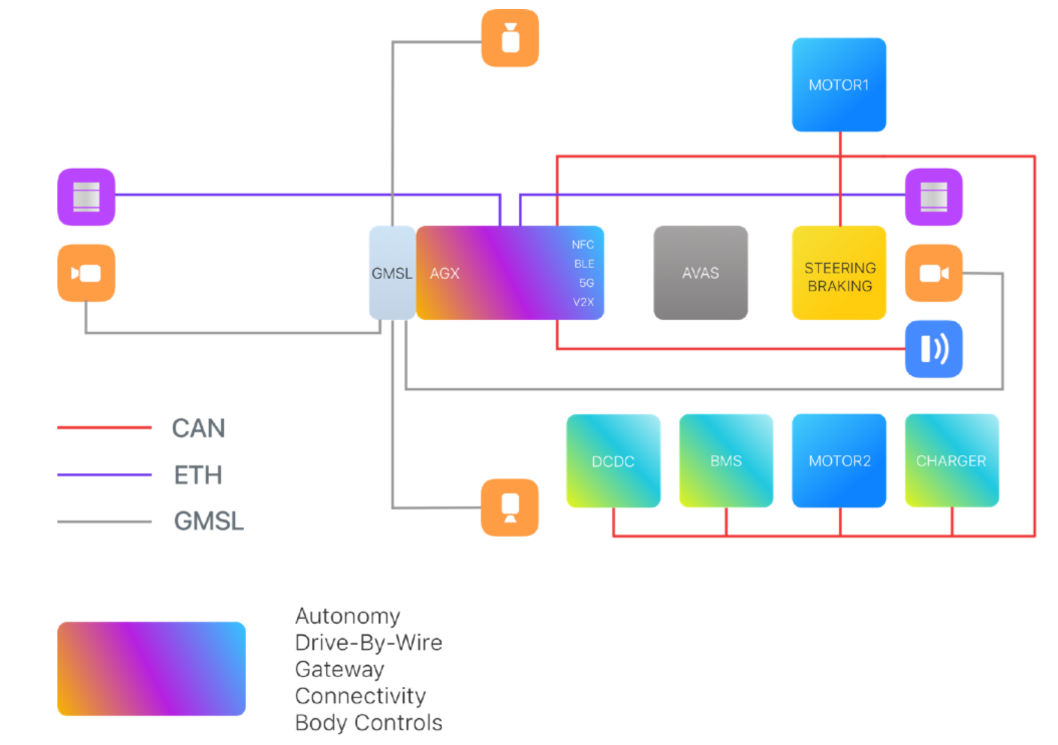

Electronical/Electric Architecture, EEA#
